מיניפרטנר פלוס

מודל MPS PLUS 6

מקס. כושר הרמה 170ק”ג.-( 220 ק”ג.פלוס 8)

מקס. מהירות הרמה: 0.5 מטר/שניה

מהלך הרמה: 2000 מ”מ.

מערכת פיקוד : רק אויר

אספקה: אויר דחוס – נקי (40 µm ), ללא שימון

לחץ עבודה : 7-8 אטמ’

טמפרטורת עבודה : 0 עד 45 מעלות צלסיוס

רמת רעש:<70 דציבל

צריכת אויר: 80-20 ליטר אויר טבעי למחזור עבודה

ציר סיבוב: 360° ללא הפסקה

מניפולטור דגם מיניפרטנר עם כבל כפול.

מניפלטור פניאומטי מיניפרטנר עם כבל כפול, מסופק עם תופסנית רגילה ,מאפשר להרים משקלים קלים במצב של איזון משקל באזור העבודה. התופסנית מחוברת ליחידת האיזון על ידי שני כבלי מתכת בלתי תלוים להבטיח מקסימום בטחון. בדר”כ דגם תלוי עם מערכת מסילה כפולה , פתרון זה מאפשר הזזה קלה מיועד לכסות שטח עבודה גדול.

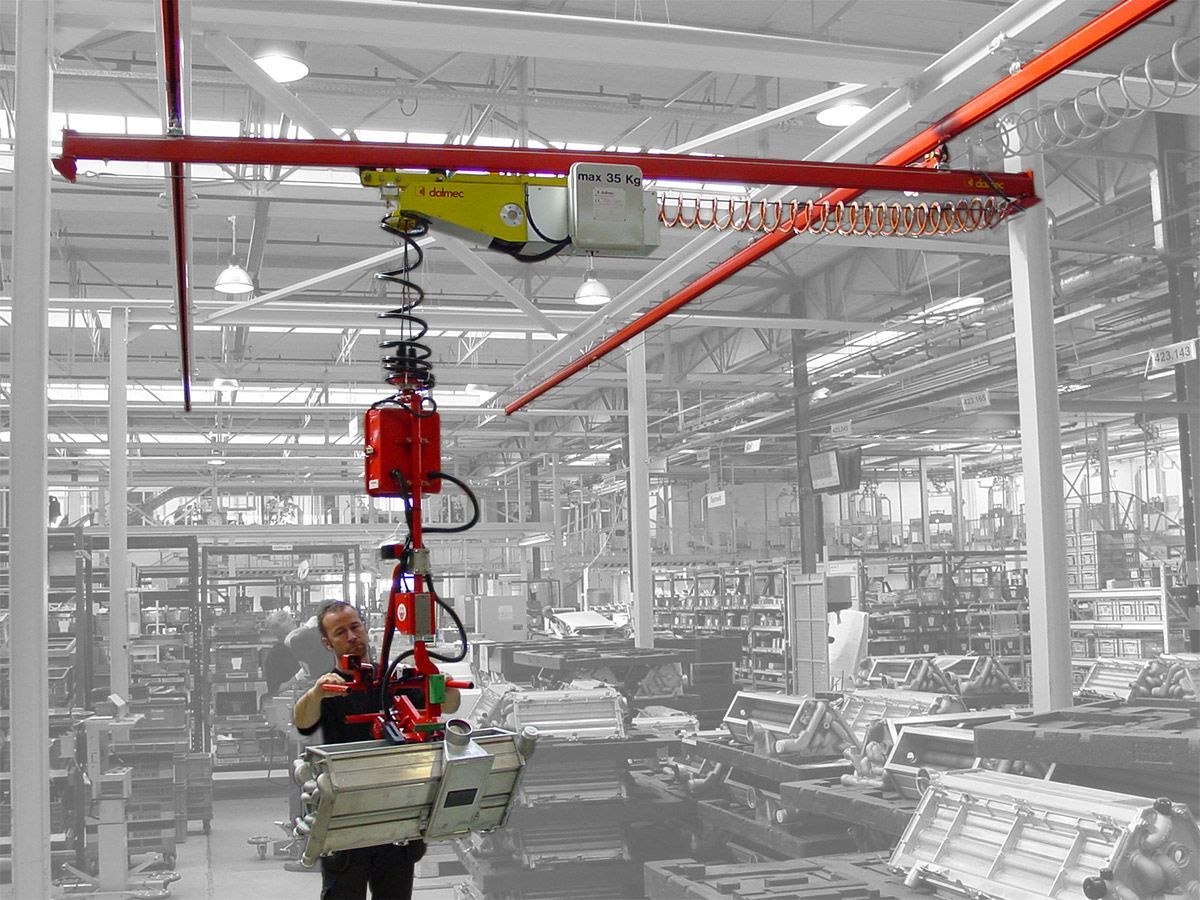

מיניפרטנר דגם תלוי נוסע

צורת +עיגון

המניפולטור מסופק עם עגלות עיליות, הנוסעות על מערכת מסילות

מערכת המסילות.

המערכת הנוסעת מורכבת משני חלקים עיקרים:

מסילת גשר בודד מורכבת מפרופיל מעורגל קר מיוחד, מצויד בעגלות להסעה ידנית במערכת המסילות ועם אספקת אויר דחוס ספירלית

מסילה כפולה, מורכבת משתי מסילות עשויות פרופיל מתכת מעורגל קר, יחד עם מסגרות תלייה בערך כל 2500 מ”מ עם בולמים בקצוות.

דגםתלוי על קונסטרוקציה עילית.

תלית המסילה על המבנה העילי נעשה בעזרת מוטות הברגה וחבקים.
