TECHNICAL CHARACTERISTICS PF PNEUMATIC MANIPULATORS SPEEDYFIL
מניפולטור פניאומטי ספידיפיל
מקס. כושר הרמה :
50 ק”ג- 80 ק”ג
מקס. רדיוס עבודה:
2000 מ”מ.
מקס. מהירות הרמה:
0.5 מטר/שניה
גובה הרמה:
1650-2150מ”מ.
מערכת פיקוד :
רק אויר
אספקה:
אויר דחוס – נקי (40 µm ), ללא שימון
לחץ עבודה :
7-8 אטמ’
טמפרטורת עבודה :
0 עד 45 מעלות צלסיוס
רמת רעש:<70 דציבל
צריכת אויר:
10-3 ליטר אויר טבעי למחזור עבודה
צירי סיבוב:
–
בציר העמוד וציר התופסנית 360° ללא הפסקה
–
ציר האמצעי 315°

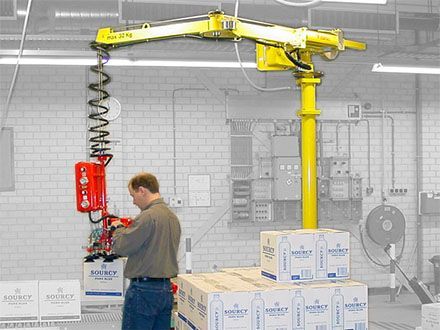

מניפולטור עם כבל כפול ספידיפיל SP
מניפלטור פניאומטי ספידיפיל SP עם כבל כפול, מסופק עם תופסנית פשוטה ,מאפשר להרים משקלים קלים במצב של איזון משקל באזור העבודה. המבנה היחודי עם הזרועות הכפולות ,עם ציר במרכז, מקל על נשיאת המטען בדיוק רב באזור העבודה. בדר”כ דגם תלוי
כיצד פועל המניפולטור
בוכנת אויר הפועלת באויר דחוס, משולבת במערכת מנופים להעברת כח, מאפשרת איזון המטען.
כח הבוכנה נשלט על ידי שני מעגלים פניאומטים : המעגל הראשון שומר את הזרוע מאוזנת ללא מטען, השני מאזן את הזרועות עם המטען.
העובד יכול תמיד לשנות את עומס המטען כדי להשתמש בכח מינימלי על התפסנית או ישר על המטען
.
שיטות האיזון השונות
פרה-סלקטור
–
קביעת האיזון מראש
מאפשר קביעה מראש של לחץ האיזון במידה והמשקלים משתנים. מצוייד בפלטה ומחוג, על הפלטה ניתן לסמן את לחץ האיזון הדרוש
ידית הרמה/הורדה (ג’ויסטיק)
היא מאפשרת להרים ולשנע את המטען במהירות, בדיוק ובצורה ישרה , ללא שום כיוונונים, בהפעלה פשוטה של ידית ההפעלה
איזון אוטומטי
מאפשרת איזון אוטומטי של המטען, ללא כיוונונים, ברגע שתופסים את המוצר.
